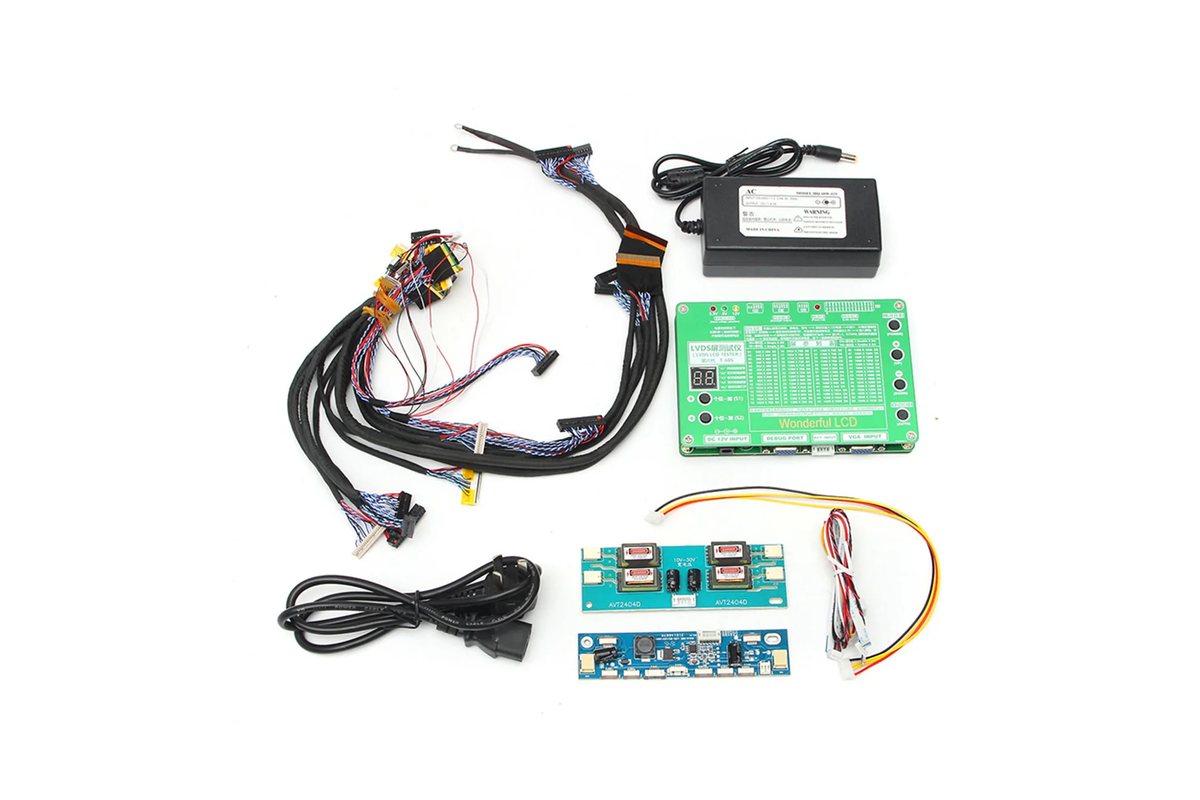

Matryca i podświetlenie

Matryca odpowiada za większość wartości wizualnej sprzętu i za sporą część kosztu naprawy, jeśli ulegnie uszkodzeniu. To też podzespół, przy którym najłatwiej o rozczarowanie po naprawie — bo panel „pasujący" nie zawsze znaczy „taki sam".

Co się w niej psuje

• Pęknięcie — po upadku albo po nacisku na zamkniętą klapę. Objawia się rozlaną ciemną plamą albo pionowymi pasami.
• Martwe piksele — punkty, które przestały się wyświetlać. Pojedyncze bywają wadą fabryczną, rosnąca liczba oznacza zużycie panelu.
• Podświetlenie — obraz powstaje, ale nie jest oświetlony. Ekran wygląda na czarny, choć przy latarce widać zarys pulpitu.
• Nierównomierna jasność — jaśniejsze plamy przy krawędziach, zwykle po nacisku na obudowę.

Podświetlenie to osobna sprawa

W matrycach LED podświetlenie zasila przetwornica — układ na płycie podnoszący napięcie do poziomu wymaganego przez diody. Jej awaria daje objaw identyczny z uszkodzeniem matrycy, a jest naprawą wielokrotnie tańszą. Dlatego zanim orzekniemy o wymianie panelu, sprawdzamy, czy obraz w ogóle powstaje.

Dobór panelu przy wymianie

Ten sam model laptopa bywa produkowany z matrycami o różnej rozdzielczości, jasności i kątach widzenia. Panel dobieramy po kodzie z jego odwrocia, nie po nazwie sprzętu — inaczej po naprawie obraz bywa gorszy niż przed uszkodzeniem, choć wszystko „działa".

Ile to trwa

Wymiana panelu mieści się z reguły w trzech dniach roboczych, licząc od dostarczenia części. Naprawa przetwornicy podświetlenia to zwykle jeden–dwa dni.

Co skraca życie matrycy

Zamykanie klapy z długopisem albo słuchawkami na klawiaturze, przenoszenie laptopa trzymanego za ekran i nacisk na środek pokrywy w plecaku. Wszystkie trzy kończą się tak samo — pęknięciem, którego nie widać do momentu otwarcia sprzętu.

Różne objawy uszkodzenia ekranu

Nie każda usterka matrycy wygląda jak całkowicie czarny ekran. Częstym objawem są pionowe lub poziome linie, które pozostają w tym samym miejscu niezależnie od wyświetlanego programu. Mogą pojawiać się również migotanie, chwilowe zanikanie obrazu, przekłamane kolory albo część ekranu pozbawiona treści. Jeżeli zmiana kąta otwarcia pokrywy wpływa na objaw, przyczyną może być nie tylko panel, lecz także taśma matrycy, czyli przewód przesyłający obraz i zasilanie między płytą główną a ekranem.

Plamy również mają różne pochodzenie. Ciemny obszar o nieregularnym kształcie, któremu towarzyszą kolorowe linie, zwykle wskazuje na mechaniczne pęknięcie wewnętrznych warstw panelu. Jasne punkty widoczne szczególnie na ciemnym tle mogą wynikać z miejscowego nacisku. Z kolei zmiana barwy przy krawędzi bywa związana z odkształceniem ramki albo pokrywy. Oględziny całego zespołu ekranu pozwalają ustalić, czy wystarczy wymienić matrycę, czy naprawy wymaga również jej mocowanie.

Matryca, taśma czy układ graficzny

Podobny obraz na ekranie może być skutkiem usterek różnych podzespołów. Dlatego diagnoza nie powinna ograniczać się do oceny samego panelu. Ważnym etapem jest sprawdzenie obrazu na monitorze zewnętrznym. Jeżeli zakłócenia występują na obu ekranach, przyczyna może leżeć po stronie układu graficznego, pamięci operacyjnej, sterownika albo płyty głównej. Gdy monitor zewnętrzny działa prawidłowo, obszar poszukiwań zawęża się zwykle do matrycy, jej zasilania, taśmy oraz złączy.

Sam test monitora zewnętrznego nie zawsze daje jednak ostateczną odpowiedź. Laptop może korzystać z innych torów przesyłania obrazu dla własnej matrycy i dla zewnętrznego wyjścia. Tor obrazu oznacza zestaw układów i połączeń, którymi sygnał dociera do danego ekranu. Wynik testu trzeba więc zestawić z pomiarami, oględzinami złączy i zachowaniem sprzętu podczas poruszania pokrywą. Dopiero całość pozwala dobrać naprawę bez wymieniania sprawnych elementów.

Znaczenie taśmy i złączy matrycy

Taśma matrycy przebiega w pobliżu zawiasu, dlatego pracuje przy każdym otwieraniu i zamykaniu laptopa. Jej przetarcie, poluzowanie albo uszkodzenie żył może powodować migotanie, zanik obrazu, zmianę kolorów lub okresowy brak podświetlenia. Objaw zależny od ustawienia pokrywy jest ważną wskazówką, ale nie stanowi samodzielnego potwierdzenia awarii taśmy. Podobnie może zachowywać się pęknięte złącze, uszkodzona matryca albo przewód przygnieciony przez element obudowy.

Przy oględzinach sprawdza się także stan gniazd po obu stronach przewodu. Niedokładnie osadzone złącze może powodować przerwy w działaniu, natomiast ślady przegrzania wskazują na problem wymagający szerszej kontroli. Nie wystarczy wtedy ponowne wpięcie taśmy. Konieczne jest ustalenie, dlaczego połączenie się nagrzewało i czy nie ucierpiały elementy odpowiedzialne za zasilanie ekranu.

Czego nie robić przy zanikającym obrazie

Dociskanie ramki, wyginanie pokrywy i wielokrotne poruszanie ekranem może chwilowo przywrócić obraz, lecz jednocześnie pogłębić uszkodzenie. Jeśli problem dotyczy przewodu lub złącza, dalsze używanie laptopa może doprowadzić do zwarcia. Jeżeli osłabiona jest pokrywa albo mocowanie zawiasu, nacisk przenosi się na delikatne warstwy panelu. Niewielka usterka mechaniczna może wtedy zakończyć się pęknięciem matrycy.

Nie należy także rozklejać ramki przypadkowymi narzędziami. W wielu laptopach jest ona mocowana zatrzaskami i taśmą klejącą, a przewody kamery, anten oraz mikrofonu biegną blisko jej krawędzi. Metalowe narzędzie może uszkodzić izolację lub powierzchnię panelu. Podłączanie i odłączanie matrycy przy zasilanym laptopie również stwarza ryzyko uszkodzenia układu zasilającego. Samo wyłączenie systemu nie zawsze oznacza odłączenie zasilania, ponieważ energia nadal może być dostarczana przez baterię.

Niewskazane jest zamawianie panelu wyłącznie na podstawie przekątnej i rozdzielczości. Zgodność mechaniczna nie gwarantuje zgodności elektrycznej ani odpowiedniej jakości obrazu. Znaczenie mogą mieć typ złącza, jego położenie, sposób mocowania, grubość panelu, częstotliwość odświeżania oraz obsługa regulacji jasności. Zamontowanie przypadkowego zamiennika może skończyć się brakiem obrazu, brakiem podświetlenia albo ograniczeniem funkcji dostępnych przed awarią.

Kiedy czarny ekran nie oznacza awarii matrycy

Brak obrazu może pojawić się jeszcze przed uruchomieniem systemu operacyjnego. Jeśli laptop nie reaguje prawidłowo na włącznik, nie sygnalizuje pracy i nie wyświetla obrazu również na zewnętrznym monitorze, problem może dotyczyć zasilania, płyty głównej albo pamięci operacyjnej. W takiej sytuacji wymiana matrycy nie rozwiąże usterki. Potrzebna jest diagnoza całego urządzenia.

Innym przypadkiem jest obraz widoczny podczas uruchamiania, który znika dopiero po załadowaniu systemu. Może to wskazywać na problem ze sterownikiem grafiki, ustawieniami wyświetlania albo konfiguracją systemu. Sterownik to oprogramowanie umożliwiające systemowi współpracę z układem graficznym. Jeżeli ekran działa w menu startowym lub diagnostycznym, sam panel nie powinien być automatycznie uznawany za uszkodzony.

Czarny ekran bywa też efektem przypadkowego przełączenia obrazu na inne wyjście albo ustawienia jasności na najniższym poziomie. Te proste przyczyny warto wykluczyć przed demontażem. Gdy jednak ekran zapala się tylko na moment, podświetlenie gaśnie nierównomiernie lub widać obraz pod silnym światłem, konieczne jest sprawdzenie układu podświetlenia i jego zasilania.

Co sprawdza się przed zamówieniem nowego panelu

Najpierw ustala się, czy panel jest pęknięty i czy jego powierzchnia nie nosi śladów nacisku. Następnie sprawdza się reakcję na zmianę jasności, zachowanie przy poruszaniu pokrywą oraz działanie monitora zewnętrznego. Kontrola taśmy i złączy pozwala wykryć luźne połączenie, przetarcie albo ślady przegrzania. Jeżeli obraz jest bardzo ciemny, osobno weryfikuje się powstawanie obrazu i działanie podświetlenia.

Po demontażu odczytuje się pełne oznaczenie panelu. Dopiero wtedy można porównać jego parametry i mocowania z dostępną częścią. Stosowane są wyłącznie nowe części. Dobór obejmuje nie tylko możliwość fizycznego montażu, lecz także zachowanie rozdzielczości, jasności, odwzorowania barw i pozostałych właściwości istotnych w danym laptopie. Ma to szczególne znaczenie w sprzęcie używanym do obróbki zdjęć, projektowania oraz pracy z drobnym tekstem.

Dodatkowe pytania o matrycę i podświetlenie

Czy można dalej używać laptopa z pękniętą matrycą?

Jeżeli pozostałe podzespoły działają, laptop może czasem wyświetlać obraz na monitorze zewnętrznym. Nie oznacza to jednak, że uszkodzoną pokrywę można bezpiecznie wielokrotnie otwierać. Pęknięcie może się powiększać, a odkształcona obudowa może obciążać taśmę, zawiasy i przewody anten. Przed dalszym użytkowaniem warto ocenić również stan mocowań, zwłaszcza po upadku.

Czy dane z dysku przepadają po uszkodzeniu ekranu?

Sama awaria matrycy nie usuwa plików zapisanych na dysku. Dostęp do danych może być utrudniony, ponieważ nie widać pulpitu, ale nośnik pozostaje osobnym podzespołem. Inaczej wygląda sytuacja po silnym uderzeniu lub zalaniu, gdy jednocześnie mogły ucierpieć inne elementy. Wtedy przed kolejnymi próbami uruchamiania trzeba ocenić stan całego laptopa.

Czy jaśniejsza matryca zawsze będzie lepszym zamiennikiem?

Nie zawsze. Panel musi być zgodny z laptopem, a jego parametry powinny odpowiadać sposobowi użytkowania sprzętu. Wyższa jasność może być korzystna, lecz znaczenie mają także typ powierzchni, kąty widzenia, odwzorowanie kolorów i pobór energii. Zmiana jednego parametru bez sprawdzenia pozostałych może pogorszyć komfort pracy albo skrócić czas działania na baterii.

Czy pojedynczy martwy piksel oznacza konieczność wymiany?

Decyzja zależy od miejsca występowania punktu i od tego, jak bardzo przeszkadza on podczas pracy. Pojedynczy nieruchomy punkt nie musi prowadzić do dalszej awarii całego ekranu. Jeżeli liczba wadliwych punktów rośnie, pojawiają się linie albo obszar przebarwienia się rozszerza, potrzebna jest ponowna ocena panelu. Program wyświetlający jednolite kolory pomaga zobaczyć problem, ale nie naprawia fizycznie uszkodzonego piksela.

Czy do naprawy trzeba podawać hasło do systemu?

Przy wymianie matrycy hasło zwykle nie jest potrzebne. Podstawowe testy obrazu, podświetlenia i regulacji jasności można przeprowadzić bez dostępu do prywatnych plików. Jeżeli pełne sprawdzenie konkretnego objawu wymaga uruchomienia funkcji dostępnej dopiero po zalogowaniu, potrzeba dostępu jest wcześniej wyjaśniana. Sprzęt można przekazać w trybie door-to-door: kierowca odbiera laptop i zwraca go po naprawie.

Naprawa obejmuje więcej niż sam świecący ekran

Po zamontowaniu panelu trzeba sprawdzić stabilność obrazu, regulację jasności, ułożenie przewodów i pracę pokrywy w całym zakresie ruchu. Ramka nie powinna naciskać na matrycę, a taśma nie może być przycinana przez zawias ani element obudowy. Kontroli wymagają również kamera i anteny, jeżeli ich przewody przebiegają przez rozbierany zespół ekranu.

Na naprawę może zostać udzielona gwarancja do 12 miesięcy. Gdy naprawa laptopa potrwa dłużej, dostępny jest bezpłatny laptop zastępczy z Windows, bez kaucji i bez limitu czasowego. Dzięki temu pęknięta matryca lub niesprawne podświetlenie nie muszą oznaczać przerwania pracy na czas diagnozy i montażu właściwego panelu.

Sprawny obraz zaczyna się od właściwego rozpoznania usterki

Pasy, migotanie, ciemny ekran i plamy mogą wyglądać podobnie, choć powstają w różnych miejscach zespołu wyświetlacza. Rozróżnienie awarii panelu, taśmy, złącza, podświetlenia i układu graficznego pozwala uniknąć niepotrzebnej wymiany części. Kluczowe są oględziny, test obrazu zewnętrznego, kontrola zasilania oraz odczyt dokładnego oznaczenia matrycy. Dopiero na tej podstawie można przywrócić obraz o właściwych parametrach i bezpiecznie złożyć pokrywę.
