Mikrolutowanie elementów SMD

Za sporą częścią poważnie wyglądających awarii stoi jeden element wielkości ziarnka piasku. Elementy SMD — montowane powierzchniowo, bez nóżek przechodzących przez płytę — to kondensatory, rezystory i układy, których największe egzemplarze mierzą milimetr, a najmniejsze ułamek milimetra.

Na czym polega ta praca

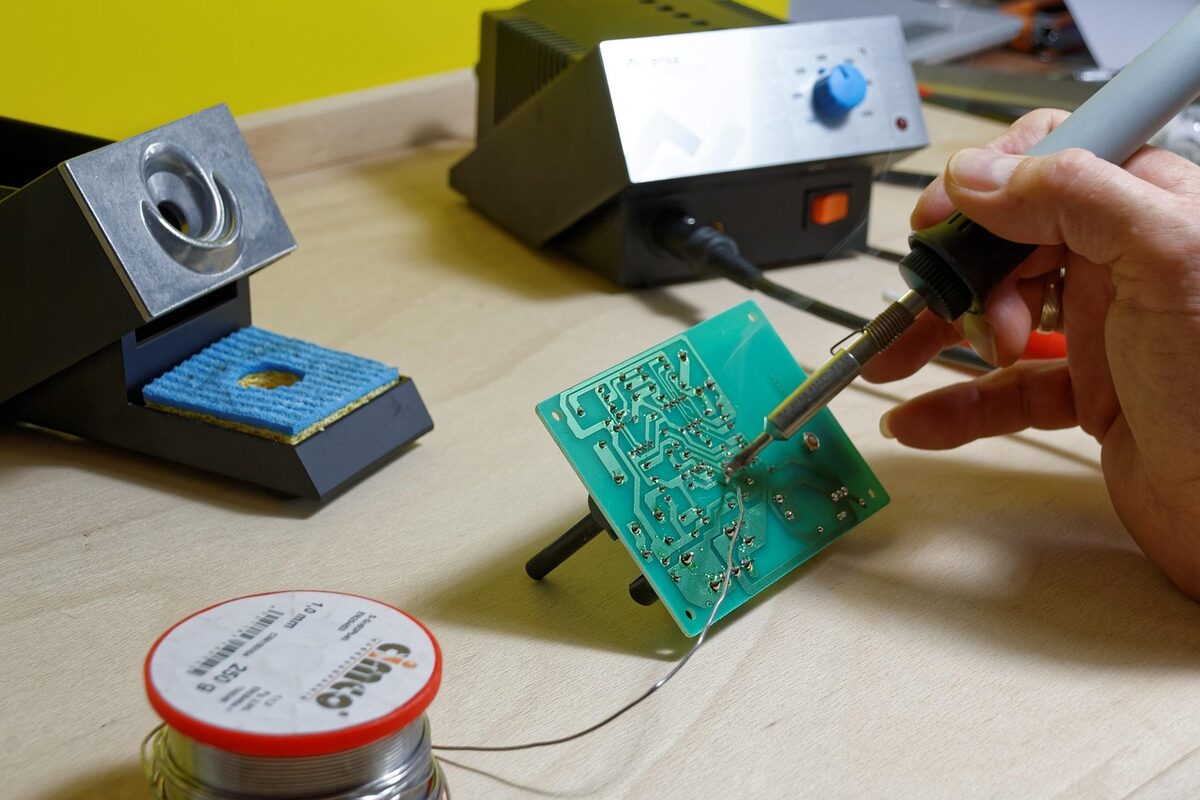

Mikrolutowanie wykonuje się pod mikroskopem, stacją na gorące powietrze albo grotem o końcówce cieńszej od główki szpilki. Element wylutowuje się, oczyszcza pola lutownicze i wlutowuje nowy, pilnując, żeby temperatura nie uszkodziła sąsiednich podzespołów oddalonych o dziesiąte części milimetra.

Co najczęściej wymieniamy

• Kondensatory odsprzęgające — zwarte, powodują odcięcie zasilania przy starcie.
• Tranzystory w sekcjach zasilania — uszkodzone po przepięciu.
• Bezpieczniki elektroniczne — najtańszy element, który potrafi zatrzymać cały sprzęt.
• Cewki i rezystory pomiarowe w torach zasilania.
• Układy kontrolerów — zasilania, ładowania, portów.

Dlaczego to zmienia rachunek naprawy

Wymiana kondensatora za grosze przywraca sprawność płycie, której wymiana kosztowałaby znaczną część wartości laptopa. Dlatego przy diagnozie zawsze sprawdzamy, czy uszkodzenie da się zamknąć na poziomie elementu — i dopiero gdy się nie da, mówimy o wymianie większego podzespołu.

Ile to trwa

Sama wymiana elementu to praca na kilkadziesiąt minut; termin wyznacza diagnoza i testy. Całość mieści się z reguły w trzech dniach roboczych.

Granice tej metody

Mikrolutowanie nie pomoże przy rozległej korozji, przy uszkodzeniu wielowarstwowych połączeń wewnątrz płyty ani przy układach, do których nie ma zamienników. Mówimy o tym wprost, zamiast podejmować się pracy, która nie ma szans powodzenia.

Różne warianty uszkodzeń elementów SMD

Awaria elementu montowanego powierzchniowo nie zawsze oznacza całkowity brak reakcji urządzenia. Objawy zależą od funkcji podzespołu i miejsca, w którym znajduje się on na płycie. Zwarcie w głównej linii zasilania, czyli niepożądane połączenie przewodzące prąd, może uniemożliwić uruchomienie komputera. Uszkodzenie w obwodzie ładowania może natomiast powodować pracę tylko z zasilacza, brak wykrywania baterii albo przerywane ładowanie.

Inny wariant dotyczy portów komunikacyjnych. Niewielki element zabezpieczający linię sygnałową może ulec uszkodzeniu po przepięciu, czyli krótkotrwałym wzroście napięcia ponad prawidłowy poziom. Komputer może wtedy działać, lecz wybrane złącze przestaje rozpoznawać urządzenia. Podobne objawy daje jednak uszkodzone gniazdo, przerwana ścieżka albo problem z oprogramowaniem, dlatego sama obserwacja niesprawnego portu nie wystarcza do wskazania części przeznaczonej do wymiany.

Zdarzają się również usterki okresowe. Pęknięte połączenie lutowane może przewodzić po dociśnięciu obudowy albo przed nagrzaniem płyty, a po zmianie temperatury ponownie tracić kontakt. Taki problem bywa mylony z błędem systemu lub wadą zasilacza. Właściwe rozpoznanie wymaga odtworzenia objawu i sprawdzenia odpowiedniego obwodu, a nie przypadkowego podgrzewania podejrzanego miejsca.

Jak ustala się, który element jest uszkodzony

Diagnoza zaczyna się od oględzin płyty pod powiększeniem. Szuka się śladów korozji, osmalenia, pęknięć, przesuniętych elementów oraz uszkodzonych pól lutowniczych, czyli metalowych powierzchni łączących część ze ścieżkami płyty. Brak widocznych zmian nie oznacza jednak, że podzespoły są sprawne. Zwarcie wewnątrz kondensatora lub uszkodzenie półprzewodnika często nie pozostawia śladu na obudowie.

Kolejny etap obejmuje pomiary elektryczne. Sprawdza się między innymi, czy linie zasilające nie mają zwarcia oraz czy napięcia pojawiają się w prawidłowej kolejności. Sekwencja zasilania to ustalony porządek uruchamiania poszczególnych obwodów. Jeżeli jeden z nich nie startuje, szuka się przyczyny w jego bezpośrednim otoczeniu, w sygnałach sterujących oraz w elementach poprzedzających go w tym porządku.

Przy zwarciach przydatna jest obserwacja miejsca, które nagrzewa się po podaniu kontrolowanego zasilania. Sam wzrost temperatury trzeba interpretować ostrożnie. Ciepły układ nie zawsze jest źródłem awarii, ponieważ może jedynie zasilać zwarty element umieszczony dalej w obwodzie. Dlatego wynik takiej próby porównuje się ze schematem działania płyty, pomiarami i zachowaniem urządzenia.

Co dzieje się po znalezieniu wadliwej części

Przed wylutowaniem zabezpiecza się sąsiednie podzespoły i dobiera sposób ogrzewania do wielkości elementu oraz konstrukcji płyty. Wielowarstwowa płyta główna zawiera ścieżki także pomiędzy widocznymi warstwami laminatu. Rozprowadza przez to ciepło inaczej niż prosta płytka, a zbyt długie grzanie może osłabić pola lutownicze lub wpłynąć na elementy znajdujące się obok.

Po zdjęciu części usuwa się pozostałości starego spoiwa i ocenia stan pól. Topnik, czyli substancja ułatwiająca rozpływanie lutu i ograniczająca utlenianie powierzchni, musi zostać dobrany oraz użyty w kontrolowanej ilości. Następnie montuje się nowy element o zgodnych parametrach. Sam podobny rozmiar obudowy nie jest wystarczającym kryterium, ponieważ dwa podzespoły wyglądające tak samo mogą pełnić inne funkcje i pracować przy innych obciążeniach.

Po lutowaniu miejsce jest czyszczone i ponownie oglądane pod mikroskopem. Sprawdza się, czy spoiwo połączyło wszystkie wymagane pola, czy nie powstał mostek lutowniczy, czyli przypadkowe połączenie sąsiednich wyprowadzeń, oraz czy żaden element nie przesunął się podczas pracy. Dopiero później można przejść do pomiarów kontrolnych i uruchomienia płyty.

Dlaczego test po mikrolutowaniu jest częścią naprawy

Przywrócenie zasilania nie zamyka pracy. Uszkodzony element mógł być skutkiem innej usterki, a nie jej pierwotną przyczyną. Przykładowo wymiana przepalonego bezpiecznika bez sprawdzenia obwodu za nim może doprowadzić do ponownego uszkodzenia nowej części. Podobnie wadliwy tranzystor może współwystępować z awarią układu, który steruje jego pracą.

Test obejmuje funkcję związaną z naprawionym obwodem oraz ogólne zachowanie sprzętu. W zależności od usterki sprawdza się uruchamianie, ładowanie, stabilność zasilania, działanie portu albo pracę pod obciążeniem. Obciążenie oznacza wykonywanie zadań zwiększających pobór energii przez podzespoły. Pozwala ono wykryć problem, który nie pojawia się podczas krótkiej pracy bez uruchomionych programów.

Istotna jest również kontrola temperatury. Element nadmiernie nagrzewający się po wymianie może wskazywać na przeciążenie, nieprawidłowy dobór części albo dalsze uszkodzenie w tym samym obwodzie. Dopiero prawidłowe pomiary i powtarzalne działanie urządzenia pozwalają uznać mikrolutowanie za zakończone.

Błędy podczas samodzielnych prób naprawy

Jednym z częstszych błędów jest podgrzewanie płyty bez wcześniejszej diagnozy. Chwilowa zmiana objawu po ogrzaniu nie potwierdza, że wskazany układ wymaga wymiany. Ciepło wpływa jednocześnie na wiele połączeń i podzespołów. Może też rozszerzać materiały, przez co uszkodzone połączenie odzyskuje kontakt tylko na krótki czas.

Ryzykowne jest lutowanie zwykłą lutownicą bez kontroli temperatury i bez odpowiedniego powiększenia. Zbyt duży grot może połączyć sąsiednie pola, przesunąć drobne części albo zerwać pole lutownicze. Oderwane pole oznacza uszkodzenie fragmentu metalizacji, do którego był przylutowany element. Odtworzenie takiego połączenia może być znacznie trudniejsze niż wymiana pierwotnie wadliwej części.

Nie należy też zastępować bezpiecznika kawałkiem przewodu ani zwierać podejrzanego elementu w celu sprawdzenia, czy urządzenie się uruchomi. Bezpiecznik ma przerwać obwód przy nieprawidłowym przepływie prądu. Ominięcie go może rozszerzyć uszkodzenie na kolejne podzespoły i wewnętrzne ścieżki płyty.

Problemem bywa również montaż części wybranej tylko na podstawie wyglądu. Oznaczenia na miniaturowych obudowach mogą być skrócone, a niektóre elementy nie mają czytelnego nadruku. Identyfikacja wymaga uwzględnienia ich położenia w obwodzie i parametrów elektrycznych. W naprawach stosujemy wyłącznie nowe części, a zgodność zamiennika sprawdzamy przed montażem.

Kiedy podobny objaw nie oznacza uszkodzenia SMD

Brak uruchamiania komputera może wynikać z niesprawnego zasilacza, rozładowanej baterii, uszkodzonego gniazda, pamięci operacyjnej albo problemu z oprogramowaniem układowym. Oprogramowanie układowe to zapisany na płycie zestaw instrukcji potrzebnych do rozpoczęcia pracy sprzętu. Mikrolutowanie ma sens dopiero wtedy, gdy pomiary wskazują fizyczną usterkę elementu lub połączenia.

Przerywanie ładowania nie zawsze prowadzi do wymiany kontrolera ładowania. Przyczyną może być zużyty przewód zasilający, zabrudzone lub uszkodzone gniazdo albo bateria, której elektronika nie komunikuje się prawidłowo z płytą. Podobnie niedziałające złącze może wymagać konfiguracji sterownika, a nie ingerencji w elektronikę.

Samoczynne wyłączanie również nie przesądza o awarii sekcji zasilania. Sprzęt może przerwać pracę z powodu przegrzewania, błędu pamięci, problemu z dyskiem lub nieprawidłowego działania systemu. Rozróżnienie tych przypadków chroni płytę przed zbędną ingerencją i pozwala skierować naprawę na właściwy podzespół.

Dodatkowe pytania o mikrolutowanie

Czy każdy drobny element można wymienić osobno?

Wiele kondensatorów, rezystorów, cewek, tranzystorów i układów można wymienić na poziomie płyty. Warunkiem jest dostępność zgodnej nowej części oraz zachowane pola lutownicze i połączenia wewnętrzne. Jeżeli laminat jest zwęglony, korozja objęła duży obszar albo doszło do uszkodzenia warstw wewnętrznych, miejscowa wymiana może nie przywrócić sprawności.

Czy do diagnozy potrzebne jest hasło do systemu?

Przy pomiarach płyty i naprawie elementów SMD hasło zazwyczaj nie jest potrzebne. Jeżeli końcowy test konkretnej funkcji wymaga uruchomienia systemu i nie da się go przeprowadzić w inny sposób, potrzeba dostępu jest wcześniej wyjaśniana. Domyślnie nie prosimy o hasło. Na życzenie można także bezpłatnie zawrzeć NDA, czyli umowę o zachowaniu poufności. Naprawy nie są przekazywane podwykonawcom.

Czy dane zapisane na dysku są kasowane podczas takiej naprawy?

Mikrolutowanie płyty głównej nie wymaga standardowo usuwania danych z nośnika. Awaria elektroniki może jednak wpływać na możliwość uruchomienia sprzętu, dlatego nie należy traktować samej naprawy jako kopii bezpieczeństwa. Jeżeli dane mają szczególne znaczenie, warto poinformować o tym przed rozpoczęciem diagnostyki.

Czy można naprawić płytę po zalaniu?

Jest to możliwe, gdy uszkodzenia są miejscowe, a korozja nie zniszczyła wewnętrznych połączeń. Korozja to chemiczne niszczenie metalu, które może postępować również po wyschnięciu cieczy. Płytę trzeba najpierw oczyścić i ocenić. Wymiana jednego widocznie uszkodzonego elementu bez sprawdzenia sąsiednich obwodów może nie wystarczyć.

Jak sprzęt trafia do naprawy?

Obsługa odbywa się wyłącznie z dojazdem na terenie Warszawy i okolicznych powiatów: warszawskiego zachodniego, legionowskiego, nowodworskiego, wołomińskiego, mińskiego, otwockiego, piaseczyńskiego, pruszkowskiego i grodziskiego. Przy naprawie wymagającej stanowiska do mikrolutowania kierowca odbiera urządzenie i zwraca je po zakończeniu prac. Diagnoza laptopa w trybie door-to-door jest bezpłatna. Przy naprawie laptopa bezpłatnie zapewniany jest laptop zastępczy z Windows, bez kaucji i limitu czasowego.

Od niewidocznego elementu do stabilnej pracy płyty

W mikrolutowaniu najważniejsza nie jest sama umiejętność przylutowania małej części, lecz prawidłowe wskazanie przyczyny, kontrola temperatury i sprawdzenie całego naprawianego obwodu. Precyzyjna wymiana ma sens wtedy, gdy usuwa źródło usterki i pozwala płycie pracować stabilnie po ponownym złożeniu urządzenia. Na wykonaną naprawę może obowiązywać gwarancja do 12 miesięcy, zależnie od jej zakresu.
