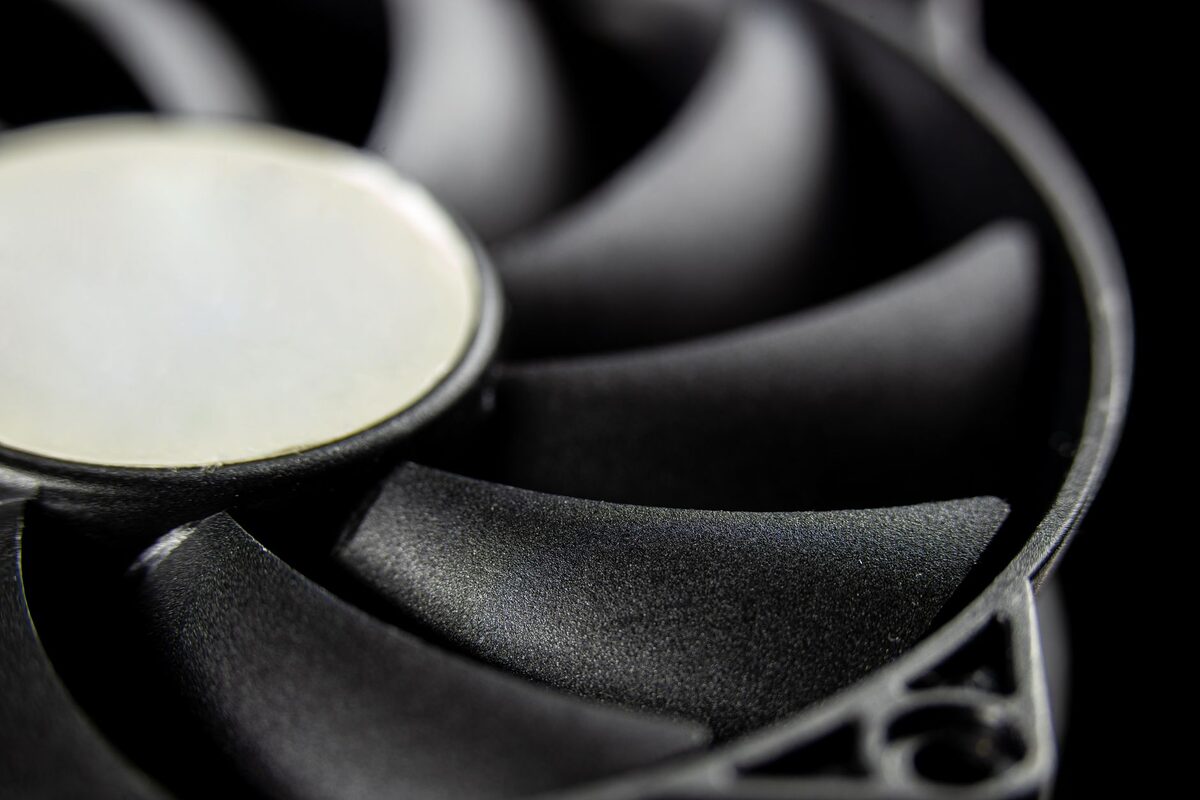

Wentylatory obudowy i chłodzenia

Wentylatory pracują bez przerwy przez cały czas działania komputera, więc jako jedne z pierwszych dają o sobie znać, gdy zaczynają zawodzić. W obudowie stacjonarnej jest ich zwykle kilka i każdy pełni inną rolę.

Kto za co odpowiada

• Wentylator procesora — przetłacza powietrze przez radiator, najważniejszy dla stabilności.
• Wentylatory obudowy — wciągają chłodne powietrze z przodu i wyrzucają nagrzane z tyłu. Ich brak albo zablokowanie psuje pracę pozostałych.
• Wentylatory karty graficznej — pracują tylko pod obciążeniem, ale w najwyższych temperaturach.
• Wentylator zasilacza — zbiera kurz z całej obudowy.

Objawy zużycia

Dźwięk mechaniczny — stukanie, klekot, piszczenie — oznacza zużyte łożysko i wentylator do wymiany; czyszczenie tego nie naprawi. Wentylator ruszający z opóźnieniem albo zatrzymujący się przy niskich obrotach to ten sam problem na wcześniejszym etapie.

Sam szum o rosnącej głośności oznacza natomiast wysoką temperaturę — wtedy naprawą jest czyszczenie i wymiana pasty, a nie wymiana wentylatora.

Kierunek przepływu ma znaczenie

Wentylatory montowane odwrotnie — wyrzucające powietrze tam, gdzie powinny je wciągać — to częsty błąd przy samodzielnym montażu. Objawem są wysokie temperatury mimo czystej obudowy i kilku pracujących wentylatorów. Sprawdzamy to przy każdym przeglądzie.

Ile to trwa

Wymiana wentylatorów z czyszczeniem zamyka się zwykle w jednym dniu roboczym.

Co pomaga na dłużej

Filtry przeciwkurzowe czyszczone co kilka miesięcy i obudowa ustawiona na twardej powierzchni, a nie na dywanie. To kwadrans pracy, który odsuwa kolejny przegląd o wiele miesięcy.

Różne rodzaje hałasu wskazują na różne przyczyny

Nie każdy niepokojący dźwięk oznacza tę samą usterkę. Jednostajny szum, który nasila się podczas gry, renderowania obrazu albo wykonywania innych wymagających zadań, może być prawidłową reakcją układu chłodzenia na wzrost temperatury. Sterownik zwiększa wtedy prędkość obrotową, aby skuteczniej odprowadzać ciepło. Jeżeli jednak głośna praca utrzymuje się również bez obciążenia, trzeba sprawdzić drożność radiatorów, ustawienia sterowania oraz temperaturę podzespołów.

Regularne terkotanie lub klekotanie najczęściej ma źródło mechaniczne. Powodem może być zużyte łożysko, czyli element pozwalający wirnikowi obracać się płynnie, albo poluzowanie mocowania. Ocieranie pojawiające się tylko w określonym położeniu obudowy może świadczyć o luzie osi wirnika. Nagły, nieregularny odgłos bywa natomiast skutkiem przewodu dotykającego łopatek. Taki przewód należy poprawnie zamocować, ponieważ dalsze ocieranie może uszkodzić zarówno jego izolację, jak i sam wentylator.

Drgania przenoszone na boczny panel obudowy potrafią brzmieć głośniej niż ich rzeczywiste źródło. W takim przypadku sprawdza się śruby, ramkę wentylatora i elementy obudowy. Rezonans, czyli wzmacnianie drgań przez blachy lub inne części konstrukcji, może występować tylko przy pewnym zakresie obrotów. Sama wymiana wentylatora nie zawsze jest wtedy konieczna. Najpierw trzeba ustalić, czy hałas pochodzi z jego mechanizmu, czy z niewłaściwego mocowania.

Wentylator może się zatrzymywać bez awarii

Niektóre karty graficzne i zasilacze mają tryb półpasywny. Oznacza to, że ich wentylatory pozostają nieruchome przy niewielkim obciążeniu i uruchamiają się dopiero po wzroście temperatury. Zatrzymany wirnik nie jest więc automatycznie dowodem uszkodzenia. Znaczenie ma to, czy wentylator rozpoczyna pracę pod obciążeniem i czy temperatury pozostają prawidłowe.

Inaczej należy ocenić wentylator procesora, który nie obraca się po uruchomieniu komputera, mimo że przewód jest podłączony. Przyczyną może być zablokowany wirnik, zużyty mechanizm, uszkodzone złącze albo błędna konfiguracja sterowania. Dłuższa praca bez prawidłowego chłodzenia może powodować ograniczenie wydajności, zawieszanie systemu lub awaryjne wyłączanie komputera. Mechanizm obniżający wydajność w reakcji na wysoką temperaturę nazywa się throttlingiem termicznym.

Znaczenie mają wymiary, złącze i sposób sterowania

Przy doborze nowego wentylatora nie wystarcza podobny wygląd. Trzeba uwzględnić wymiary ramki, rozstaw otworów montażowych, grubość, kierunek przepływu oraz dostępne miejsce. Zbyt gruby model może kolidować z radiatorem, pamięcią RAM, przewodami albo panelem obudowy. Niewłaściwe śruby mogą z kolei uszkodzić ramkę lub nie zapewnić stabilnego mocowania.

Istotny jest także rodzaj wtyczki. Wentylatory komputerowe mogą korzystać między innymi ze złączy trzy- i czteropinowych. W wersji czteropinowej prędkość jest zwykle regulowana sygnałem PWM, czyli impulsowym sterowaniem zasilaniem silnika. Wersja trzypinowa może być sterowana zmianą napięcia, jeżeli płyta główna udostępnia taki tryb. Fizyczne podłączenie nie zawsze oznacza więc poprawne działanie regulacji.

Po wymianie sprawdza się ustawienia złącza na płycie głównej oraz odczyt prędkości obrotowej. Krzywa wentylatora to zależność między temperaturą a zadanymi obrotami. Ustawiona zbyt agresywnie powoduje częste i głośne zmiany prędkości. Ustawiona zbyt łagodnie może prowadzić do niepotrzebnego wzrostu temperatury. Regulację należy dopasować do konkretnego chłodzenia, obudowy i podzespołów, a następnie zweryfikować pod obciążeniem.

Ciśnienie powietrza w obudowie

Liczba wentylatorów nie przesądza o jakości chłodzenia. Ważny jest uporządkowany przepływ powietrza od wlotów do wylotów. Gdy wentylatory nawiewne dostarczają więcej powietrza, niż wyciągowe są w stanie usunąć, w obudowie powstaje ciśnienie dodatnie. Może ono ograniczać zasysanie kurzu przez niefiltrowane szczeliny. Przy przewadze wentylatorów wyciągowych powstaje ciśnienie ujemne, przez co powietrze napływa także przez otwory bez filtrów.

Nie oznacza to, że każdy zestaw musi mieć identyczną liczbę wentylatorów po obu stronach. Znaczenie mają również ich prędkość, wydajność, opór filtrów oraz konstrukcja paneli. Gęsty filtr zatrzymuje zanieczyszczenia, ale jednocześnie ogranicza przepływ. Z tego powodu temperatury i poziom hałasu ocenia się po zamknięciu obudowy, w warunkach odpowiadających normalnej pracy komputera.

Przeszkodą może być także nieuporządkowane okablowanie. Przewody znajdujące się bezpośrednio przed wentylatorem lub radiatorem zaburzają przepływ i mogą wpadać w drgania. Poprawne ułożenie kabli nie zastąpi sprawnego chłodzenia, ale ułatwia swobodny ruch powietrza i zmniejsza ryzyko kontaktu z łopatkami.

Błędy podczas samodzielnego czyszczenia

Częstym błędem jest obracanie wentylatora silnym strumieniem sprężonego powietrza. Wirnik może wtedy osiągnąć prędkość, do której mechanizm nie został przeznaczony. Podczas czyszczenia łopatki powinny być unieruchomione, a zanieczyszczenia usuwane krótkimi, kontrolowanymi podmuchami. Nie należy również kierować wilgotnego preparatu bezpośrednio na silnik, płytę główną ani złącza.

Odkurzacz używany wewnątrz komputera może powodować wyładowania elektrostatyczne, czyli nagły przepływ ładunku mogący uszkodzić elektronikę. Końcówka odkurzacza może też zahaczyć o drobne elementy. Bezpieczne czyszczenie wymaga odłączenia zasilania i zachowania ostrożności przy podzespołach.

Nie pomaga smarowanie przypadkowym olejem przez szczeliny obudowy wentylatora. Taki zabieg może chwilowo zmienić dźwięk, ale nie usuwa zużycia łożyska. Nadmiar środka przyciąga kurz, a niewłaściwy preparat może uszkodzić tworzywo lub przedostać się do silnika. Wentylator z trwałym luzem, zatrzymujący się albo wydający mechaniczne odgłosy powinien zostać wymieniony.

Kolejny błąd to demontaż chłodzenia procesora bez przygotowania do ponownego montażu. Po oddzieleniu radiatora trzeba prawidłowo oczyścić powierzchnie i nałożyć nową pastę termoprzewodzącą, czyli materiał wypełniający mikroskopijne nierówności pomiędzy procesorem a podstawą chłodzenia. Nierówny docisk lub nieprawidłowy montaż może zwiększyć temperaturę mimo sprawnego wentylatora.

Kiedy problem nie pochodzi z wentylatora

Pisk zmieniający ton wraz z liczbą wyświetlanych klatek może pochodzić z cewek karty graficznej albo zasilacza. Zjawisko to bywa określane jako coil whine, czyli słyszalne drgania elementów indukcyjnych. Dźwięk może przypominać pracę uszkodzonego wentylatora, lecz nie jest wytwarzany przez łożysko ani łopatki. Źródło ustala się przez obserwację zachowania komputera przy różnych rodzajach obciążenia.

Grzechotanie może także pochodzić z dysku twardego wyposażonego w ruchome elementy mechaniczne. Jeżeli dźwiękowi towarzyszą problemy z odczytem danych, wolne uruchamianie systemu lub znikanie dysku, nie należy zakładać, że winne jest chłodzenie. Dalsza diagnostyka powinna uwzględniać bezpieczeństwo zapisanych danych.

Wysoka temperatura przy cicho działających wentylatorach może wynikać z zapchanego radiatora, wyschniętej pasty termoprzewodzącej, złego docisku chłodzenia lub błędnego odczytu czujnika. Z kolei głośna praca wszystkich wentylatorów od momentu włączenia może wskazywać na nieprawidłowe ustawienia sterowania albo problem z odczytem temperatury. W obu przypadkach wymiana sprawnych wentylatorów nie rozwiąże właściwej przyczyny.

Dodatkowe pytania dotyczące chłodzenia

Czy można odłączyć głośny wentylator obudowy?

Krótkie odłączenie podczas diagnostyki może pomóc wskazać źródło dźwięku, ale nie powinno być stałym rozwiązaniem bez sprawdzenia temperatur. Usunięcie jednego elementu może pogorszyć przepływ przez całą obudowę. Szczególnej ostrożności wymaga chłodzenie procesora, karty graficznej i zasilacza. Ich wentylatorów nie należy wyłączać podczas normalnej pracy.

Czy większy wentylator zawsze pracuje ciszej?

Większa średnica często pozwala przetłoczyć odpowiednią ilość powietrza przy niższych obrotach, ale nie gwarantuje cichej pracy. Znaczenie mają konstrukcja łożyska, kształt łopatek, sposób montażu, przeszkody przed wlotem oraz ustawiona krzywa sterowania. Liczy się także zgodność z obudową i dostępna przestrzeń.

Czy każdy wentylator można podłączyć do dowolnego gniazda?

Nie. Trzeba uwzględnić przeznaczenie złącza, zgodność sposobu regulacji i obciążenie elektryczne. Rozdzielacze pozwalają podłączyć kilka wentylatorów do jednego gniazda, ale łączny pobór prądu nie może przekraczać możliwości danego wyjścia. Bez danych technicznych płyty głównej i wentylatorów nie należy przyjmować, że dowolne połączenie będzie bezpieczne.

Czy po wymianie wentylatora trzeba zmieniać ustawienia systemu?

Zwykle ważniejsze są ustawienia płyty głównej lub kontrolera wentylatorów niż konfiguracja samego systemu operacyjnego. Po montażu należy sprawdzić, czy prędkość jest odczytywana, czy zastosowano właściwy tryb sterowania oraz czy wentylator reaguje na zmianę temperatury. Następnie ocenia się temperatury i hałas podczas zwykłej pracy oraz pod obciążeniem.

Czy obudowa z wieloma wentylatorami wymaga rzadszego czyszczenia?

Nie zawsze. Większa liczba wentylatorów może zwiększać ilość powietrza przepływającego przez komputer, a wraz z nim ilość przenoszonego pyłu. Skuteczność filtrów, ustawienie obudowy i warunki w pomieszczeniu mają większe znaczenie niż sama liczba wirników. Stan filtrów oraz wlotów warto oceniać regularnie, zanim warstwa kurzu zacznie ograniczać przepływ.

Diagnoza powinna objąć cały tor chłodzenia

Ocena zaczyna się od ustalenia, który element wydaje dźwięk i w jakich warunkach problem występuje. Następnie sprawdza się mocowanie, przewody, drożność filtrów i radiatorów, kierunek przepływu oraz reakcję sterowania na temperaturę. Pozwala to odróżnić zużycie mechaniczne od problemu z konfiguracją albo odprowadzaniem ciepła.

Komputer może zostać odebrany przez kierowcę i zwrócony po wykonaniu prac albo sprawdzony podczas wizyty serwisanta na miejscu. W trybie door-to-door diagnostyka komputera stacjonarnego kosztuje 200 zł i jest zaliczana na poczet naprawy. Przy wizycie serwisanta dojazd jest bezpłatny, natomiast wykonana praca pozostaje płatna niezależnie od jej wyniku. Stosowane są wyłącznie nowe części, a na wykonaną naprawę może zostać udzielona gwarancja do 12 miesięcy.

Sprawne chłodzenie nie musi być całkowicie niesłyszalne. Powinno jednak pracować przewidywalnie, reagować na temperaturę i nie wydawać mechanicznych odgłosów. Właściwe rozpoznanie źródła hałasu pozwala wymienić tylko zużyty element i przywrócić prawidłowy przepływ powietrza w całej obudowie.
